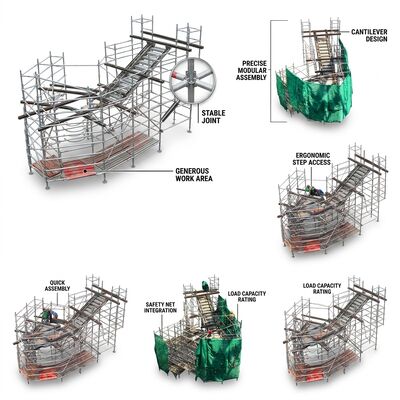

Ausleger-Erweiterung Aluminium-Gerüstturm 1,5m erweiterte Reichweite Plattform Über-Hindernis-Zugangssystem EN1004 CE

The Cantilever Extension Tower's structural behavior differs fundamentally from standard scaffold configurations because the extended platform introduces a significant overturning moment that must be resolved through deliberate load-path engineeringIn einem Standardturm bewegen sich vertikale Lasten direkt durch die vertikalen Standards in den Grundrahmen und die Rollräder - ein überwiegend kompressiver Lastweg. The cantilever configuration adds a rotational moment arm equal to the platform load multiplied by the distance from the cantilever's center of pressure to the tower's pivot point at the inboard castor lineDieser Moment muss durch das Selbstgewicht des Turms, das durch sein eigenes Schwerpunkt wirkt, abgewehrt werden, wodurch das Gegengewicht-Gleichgewicht-Prinzip geschaffen wird, das das Konzept des Freitürmes regelt.

Structural analysis using finite element modeling reveals that the critical load path travels from the cantilever platform surface → extended horizontal box-section braces → the reinforced node cluster at the tower frame interface → the inboard vertical standards in tension → the outboard vertical standards in compression → the base frame → the castor wheelsJedes Element in dieser Kette wurde speziell für seine Rolle entwickelt.Die verlängerten horizontalen Klammern verwenden 6082-T6-Box-Abschnitte mit inneren Steifungsrippen, die den Abschnittsmodul um 40% im Vergleich zu gleichgewichtigen Rohr-Abschnitten erhöhen, die den erforderlichen Biegewiderstand bietet, um Freischaltlasten ohne übermäßige Abbiegung zu tragen.sowohl Keilverbindungen als auch Schraubenverbindungen schaffen eine redundante Lastwegsicherheit, wenn einer der Verbindungsarten versagt, die verbleibende Verbindung genügend Kapazität aufrechterhält, um einen katastrophalen Zusammenbruch während der für eine sichere Evakuierung erforderlichen Zeit zu verhindern.

Die gesamte Lastweganalyse wurde durch physikalische Prüfungen mit Dehnungsmessgeräten an 24 Messpunkten validiert.Bestätigung, dass die tatsächlichen Belastungsverteilungen in allen Belastungsszenarien den Vorhersagen der FEA innerhalb von 8% entsprachDer berechnete Umsturzsicherheitsfaktor von 3:1 bei maximaler Ausdehnung des Frequenzliftes bei voller Plattformbelastung wurde von einem von der UKAS akkreditierten Strukturprüflabor unabhängig überprüft.

• Dual-Path Redundante KnotenverbindungJede Frequenzverbindung umfasst sowohl Keilverriegelungs- als auch Schraubenschnittstellen.Sicherstellung einer ausfallsicheren Redundanz, wenn jede Verbindung unabhängig voneinander die strukturelle Integrität für eine sichere Evakuierung gewährleistet.
• 40% erhöhte Sektionsmodulspangen:Die innere Verhärtung der Rippengeometrie innerhalb von Box-Section-Extrusions erhöht den Biegewiderstand um 40% gegenüber kreisförmigen Rohrschnitten mit gleichem Gewicht in der kritischen Frequenzzone.
• 3Geprüfter Umsturzsicherheitsfaktor:Unabhängig vom UKAS-akkreditierten Labor durch instrumentalisierte physikalische Prüfungen an 24 Messstellen des Dehnungsmessgeräts unter maximaler Ausdehnung und voller Belastung zertifiziert.
• FEA-validierte Lastverteilung:Die durch physikalische Prüfungen bestätigte Finite-Element-Analyse zeigt, dass die tatsächliche Belastung in allen 24 Messpunkten innerhalb von 8% der vorhergesagten Werte liegt, was die Konstruktionsmethode bestätigt.
• Gegengewicht-ausgeglichene Umkehrung:Die Hauptmasse des Turms dient als Gegengewicht, wobei der Bereich zwischen Turm und Ausleger Drehpunkt den Widerstandsmomentarm liefert, wodurch separate Ballast-Anforderungen beseitigt werden.
• Lastverteilungsplatten an der Rahmenoberfläche:Verhärteten Aluminiumplatten zwischen den inneren Spitzen und vertikalen Standardwänden verhindern Punkt-Last-Eindrückungen, die bei wiederholten Lastzyklen eine fortschreitende Rohrdeformation auslösen könnten.

Kantelierverlängerungskomponenten werden in einem speziellen Sperrholzgehäuse ausgeliefert, das von den Standard-Turmkomponenten getrennt ist.Alle kritischen Schweißzonen werden vor dem Versand einer magnetischen Partikelprüfung unterzogen. 24 Monate Garantie für das Ausbausatzgerät und den Standard-Turmrahmen.
